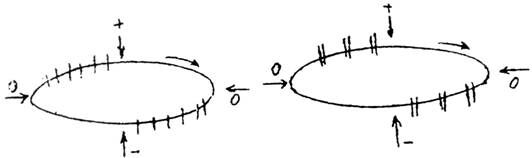

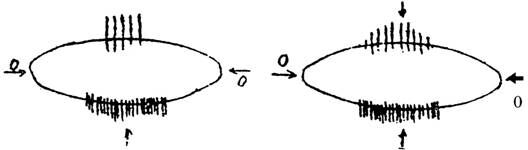

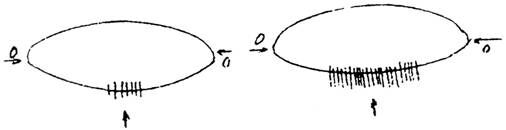

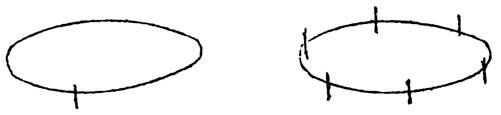

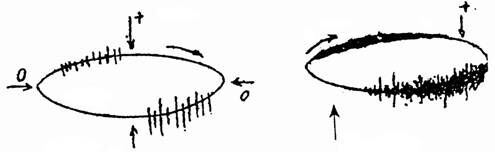

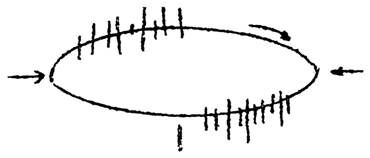

圖8 a 圖8 b （5）液體介質中的尖端電暈（圖9 a），波形特征：放電出現在兩個半周上，對稱地分布在電壓峰值兩則。每一組放電均為等間隔，但一組幅值較大的放電先出現，隨試驗電壓升高而幅度增大，不一定等幅值：一組幅值小的放電幅值相等，并且不隨電壓變化（如圖9 b所示）。原因：絕緣液體中尖端或邊緣放電，如一組大的放電出現在正半周，則尖端處于高壓；如它出現在負半周，則尖端處于地電位。 圖9 a 圖9 b （6）接觸不良（圖10），波形特征：對稱分布在試驗電壓零點兩側，幅值大致不變，但在試驗電壓峰值附近下降為零，波形粗糙不清晰。低電壓下即出現，電壓增大時，幅值緩慢增加，有時在電壓達到一定值后完全消失。原因：試驗電路中金屬與金屬不良接觸的連接點；塑料電纜屏蔽層半導體粒子的不良接觸；電容器鋁箔的插接片等（可將電容器充電然后短路來消除）。 圖10 （7）局部放電測試儀可控硅元件（圖11 a），波形特征：位置固定，每只元件產生一個獨立訊號。電路接通，電磁耦合效應增強時，訊號幅值增加。試驗調壓時，該脈沖訊號會產生高頻波形展寬，從而占位增加（圖11 b），原因：鄰近有可控硅元件在運行。 圖11 a 圖11 b （8）局部放電測試儀繼電器、接觸器、輝光管等動作（圖12），波形特征：波形不規則或間斷出現， 同試驗電壓無關。原因：熱繼電器、接觸器和各種火花試驗器及有火花放電的記錄器動作時產生。 圖 12
