對于電流電壓等的測量，很多人都知道要使用萬能表，一般萬能表可測量直流電流、直流電壓、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數，是很實用的一種工具，但對于新手來說萬能表怎么使用是一個難題，下面小編就來和大家說說萬能表的使用方法以及注意事項。

有想學電工方面的知識，必看下面為大家介紹的最全電工最常見電路符號以及電工最常見電路故障，希望能夠幫助到你。

一、電工最常見電路符號



電流表 PA

電壓表 PV

有功電度表 PJ

無功電度表 PJR

頻率表 PF

相位表 PPA

最大需量表（負荷監控儀） PM

功率因數表 PPF

有功功率表 PW

無功功率表 PR

無功電流表 PAR

聲信號 HA

光信號 HS

指示燈 HL

紅色燈 HR

綠色燈 HG

黃色燈 HY

藍色燈 HB

白色燈 HW

連接片 XB

插頭 XP

插座 XS

端子板 XT

電線，電纜，母線 W

直流母線 WB

插接式（饋電）母線 WIB

電力分支線 WP

照明分支線 WL

應急照明分支線 WE

電力干線 WPM

照明干線 WLM

應急照明干線 WEM

滑觸線 WT

合閘小母線 WCL

控制小母線 WC

信號小母線 WS

閃光小母線 WF

事故音響小母線 WFS

預告音響小母線 WPS

電壓小母線 WV

事故照明小母線 WELM

避雷器 F

熔斷器 FU

快速熔斷器 FTF

跌落式熔斷器 FF

限壓保護器件 FV

電容器 C

電力電容器 CE

正轉按鈕 SBF

反轉按鈕 SBR

停止按鈕 SBS

緊急按鈕 SBE

試驗按鈕 SBT

復位按鈕 SR

限位開關 SQ

接近開關 SQP

手動控制開關 SH

時間控制開關 SK

液位控制開關 SL

濕度控制開關 SM

壓力控制開關 SP

速度控制開關 SS

溫度控制開關，輔助開關 ST

電壓表切換開關 SV

電流表切換開關 SA

整流器 U

可控硅整流器 UR

控制電路有電源的整流器 VC

變頻器 UF

變流器 UC

逆變器 UI

電動機 M

異步電動機 MA

同步電動機 MS

直流電動機 MD

繞線轉子感應電動機 MW

鼠籠型電動機 MC

電動閥 YM

電磁閥 YV

防火閥 YF

排煙閥 YS

電磁鎖 YL

跳閘線圈 YT

合閘線圈 YC

氣動執行器 YPA，YA

電動執行器 YE

發熱器件（電加熱） FH

照明燈（發光器件） EL

空氣調節器 EV

電加熱器加熱元件 EE

感應線圈，電抗器 L

勵磁線圈 LF

消弧線圈 LA

濾波電容器 LL

電阻器，變阻器 R

熱敏電阻 RT

光敏電阻 RL

壓敏電阻 RPS

接地電阻 RG

放電電阻 RD

啟動變阻器 RS

頻敏變阻器 RF

限流電阻器 RC

光電池，熱電傳感器 B

壓力變換器 BP

溫度變換器 BT

速度變換器 BV

時間測量傳感器 BT1，BK

液位測量傳感器 BL

溫度測量傳感器 BH，BM

二、電工最常見電路故障

在生活中我們離不開電，電路如果出現了故障可是相當麻煩的。那么電工師傅在日常生活中最常見的電路故障有哪些，是什么原因造成的，又會帶來什么后果呢？

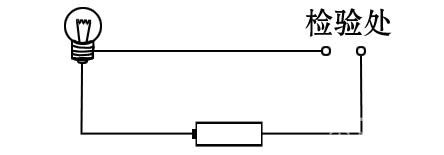

1、開路

原因：如燈絲斷了;燈座、開關、拉線盒開路;熔絲熔斷或進戶線開路等。

后果：開路會造成用電器無電流通過而無法正常工作。



2、短路

原因：如接在燈座內兩個接線柱的火線和零線相碰;插座或插頭內兩根接線相碰;

后果：火線和零線直接連接而造成短路。短路會把熔絲熔斷而使整個照明電路斷電，嚴重者會燒毀線路引起火災。



3、過載

原因：電路中用電器的總功率過大或單個用電器的功率過大。

后果：產生的現象和后果如同短路。



4、電路接觸不良

原因：如燈座、開關、掛線盒接觸不良;熔絲接觸不良;線路接頭處接觸不良等。

后果：這樣會使燈忽明忽暗，用電器不能連續正常工作。

5、電路本身連接錯誤而引起故障

原因：如插座的兩個接線柱全部接在火線或零線上;開關誤接在主線中的火線上;燈泡串聯接在電路中等。

后果：電器無法正常工作。

一、萬能表的結構（500型）

萬能表由表頭、測量電路及轉換開關等三個主要部分組成。

（1）表頭

它是一只高靈敏度的磁電式直流電流表，萬能表的主要性能指標基本上取決于表頭的性能。表頭的靈敏度是指表頭指針滿刻度偏轉時流過表頭的直流電流值，這個值越小，表頭的靈敏度愈高。測電壓時的內阻越大，其性能就越好。表頭上有四條刻度線，它們的功能如下：第一條（從上到下）標有R或Ω，指示的是電阻值，轉換開關在歐姆擋時，即讀此條刻度線。第二條標有∽和VA，指示的是交、直流電壓和直流電流值，當轉換開關在交、直流電壓或直流電流擋，量程在除交流10V以外的其它位置時，即讀此條刻度線。第三條標有10V，指示的是10V的交流電壓值，當轉換開關在交、直流電壓擋，量程在交流10V時，即讀此條刻度線。第四條標有dB，指示的是音頻電平。

（2）測量線路

測量線路是用來把各種被測量轉換到適合表頭測量的微小直流電流的電路，它由電阻、半導體元件及電池組成，它能將各種不同的被測量（如電流、電壓、電阻等）、不同的量程，經過一系列的處理（如整流、分流、分壓等）統一變成一定量限的微小直流電流送入表頭進行測量。

（3）轉換開關

其作用是用來選擇各種不同的測量線路，以滿足不同種類和不同量程的測量要求。轉換開關一般有兩個，分別標有不同的檔位和量程。



二、萬能表符號含義

（1）∽ 表示交直流

（2） V-2.5KV 4000Ω/V 表示對于交流電壓及2.5KV的直流電壓擋，其靈敏度為4000Ω/V

（3）A-V-Ω 表示可測量電流、電壓及電阻

（4）45-65-1000Hz 表示使用頻率范圍為1000 Hz以下，標準工頻范圍為45-65Hz

（5）2000Ω/V DC 表示直流擋的靈敏度為2000Ω/V



三、萬能表的使用方法

（1）熟悉表盤上各符號的意義及各個旋鈕和選擇開關的主要作用。

（2）進行機械調零。

（3）根據被測量的種類及大小，選擇轉換開關的擋位及量程，找出對應的刻度線。

（4）選擇表筆插孔的位置。

（5）測量電壓：測量電壓（或電流）時要選擇好量程，如果用小量程去測量大電壓，則會有燒表的危險;如果用大量程去測量小電壓，那么指針偏轉太小，無法讀數。量程的選擇應盡量使指針偏轉到滿刻度的2/3左右。如果事先不清楚被測電壓的大小時，應先選擇最高量程擋，然后逐漸減小到合適的量程。

a交流電壓的測量：將萬能表的一個轉換開關置于交、直流電壓擋，另一個轉換開關置于交流電壓的合適量程上，萬能表兩表筆和被測電路或負載并聯即可。

b直流電壓的測量：將萬能表的一個轉換開關置于交、直流電壓擋，另一個轉換開關置于直流電壓的合適量程上，且'+'表筆（紅表筆）接到高電位處，'-'表筆（黑表筆）接到低電位處，即讓電流從'+'表筆流入，從'-'表筆流出。若表筆接反，表頭指針會反方向偏轉，容易撞彎指針。

（6）測電流：測量直流電流時，將萬能表的一個轉換開關置于直流電流擋，另一個轉換開關置于50uA到500mA的合適量程上，電流的量程選擇和讀數方法與電壓一樣。測量時必須先斷開電路，然后按照電流從'+'到'-'的方向，將萬能表串聯到被測電路中，即電流從紅表筆流入，從黑表筆流出。如果誤將萬能表與負載并聯，則因表頭的內阻很小，會造成短路燒毀儀表。其讀數方法如下：實際值=指示值×量程/滿偏

（7）測電阻：用萬能表測量電阻時，應按下列方法操作：

a選擇合適的倍率擋。萬能表歐姆擋的刻度線是不均勻的，所以倍率擋的選擇應使指針停留在刻度線較稀的部分為宜，且指針越接近刻度尺的中間，讀數越準確。一般情況下，應使指針指在刻度尺的1/3~2/3間。

b歐姆調零。測量電阻之前，應將2個表筆短接，同時調節'歐姆（電氣）調零旋鈕'，使指針剛好指在歐姆刻度線右邊的零位。如果指針不能調到零位，說明電池電壓不足或儀表內部有問題。并且每換一次倍率擋，都要再次進行歐姆調零，以保證測量準確。

c讀數：表頭的讀數乘以倍率，就是所測電阻的電阻值。

（8）測變壓器：測變壓器和測電感用很多相同之處。先介紹一下變壓器，變壓器由初級繞組、次級繞組和鐵心組成。有升壓和降壓變壓器兩種。初級繞組主要是接電源的，如果你想測電視機的變壓器的初級繞組就把萬能表的兩個表筆接插頭的兩個端就行了，調到歐姆檔，直接接插座，阻值應該很小就說明是好的。 連接電源的是初級繞組那么另一端就是次級繞組。測量也和初級一樣把表筆接次級繞組的兩個端子就可以測了，次級繞組的阻值相對來說會大一點。

（9）萬能表的使用注意事項

a在測電流、電壓時，不能帶電換量程。

b選擇量程時，要先選大的，后選小的，盡量使被測值接近于量程。

c測電阻時，不能帶電測量。因為測量電阻時，萬能表由內部電池供電，如果帶電測量則相當于接入一個額外的電源，可能損壞表頭。

d用畢，應使轉換開關在交流電壓最大擋位或空擋上。



四、數字萬能表的使用方法

現在，數字式測量儀表已成為主流，有取代模擬式儀表的趨勢。與模擬式儀表相比，數字式儀表靈敏度高，準確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。下面以VC9802型數字萬能表為例，簡單介紹其使用方法和注意事項。

（1）數字萬能表的使用方法

a使用前，應認真閱讀有關的使用說明書，熟悉電源開關、量程開關、插孔、特殊插口的作用。

b將電源開關置于ON位置。

c交直流電壓的測量：根據需要將量程開關撥至DCV（直流）或ACV（交流）的合適量程，紅表筆插入V/Ω孔，黑表筆插入COM孔，并將表筆與被測線路并聯，讀數即顯示。

d交直流電流的測量：將量程開關撥至DCA（直流）或ACA（交流）的合適量程，紅表筆插入mA孔（《200ma時）或10a孔（》200mA時），黑表筆插入COM孔，并將萬能表串聯在被測電路中即可。測量直流量時，數字萬能表能自動顯示極性。《200ma時）或10a孔（》《200ma時）或10a孔（》《200ma時）或10a孔（》

e電阻的測量：將量程開關撥至Ω的合適量程，紅表筆插入V/Ω孔，黑表筆插入COM孔。如果被測電阻值超出所選擇量程的最大值，萬能表將顯示'1'，這時應選擇更高的量程。測量電阻時，紅表筆為正極，黑表筆為負極，這與指針式萬能表正好相反。因此，測量晶體管、電解電容器等有極性的元器件時，必須注意表筆的極性。

（2）數字萬能表的使用注意事項

a如果無法預先估計被測電壓或電流的大小，則應先撥至最高量程擋測量一次，再視情況逐漸把量程減小到合適位置。測量完畢，應將量程開關撥到最高電壓擋，并關閉電源。

b滿量程時，儀表僅在最高位顯示數字'1'，其它位均消失，這時應選擇更高的量程。

c測量電壓時，應將數字萬能表與被測電路并聯。測電流時應與被測電路串聯，測直流量時不必考慮正、負極性。

d當誤用交流電壓擋去測量直流電壓，或者誤用直流電壓擋去測量交流電壓時，顯示屏將顯示'000'，或低位上的數字出現跳動。

e禁止在測量高電壓（220V以上）或大電流（0.5A以上）時換量程，以防止產生電弧，燒毀開關觸點。

f當顯示' '、'BATT'或'LOW BAT' 時，表示電池電壓低于工作電壓。
