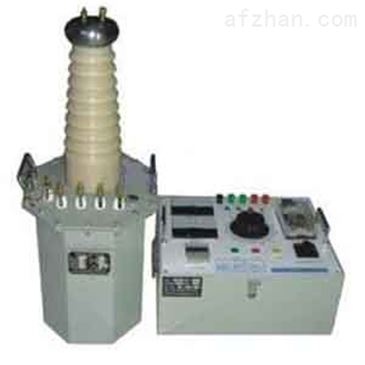

電力試驗變壓器中絕緣試驗的主要項目有哪些
在電力試驗變壓器中的絕緣試驗的主要項目有① 絕緣電阻的測量；② 檢測漏電電流；③吸收比；④ 介質損失角的正切值；⑤ 絕緣油和交流耐壓試驗。對容量為3150KVA及以上變壓器在大修時或有必要必須進行繞組連同套管一起的介質損失角正切值tgδ的測量，這項測量主要是為檢查變壓器是否受潮、絕緣老化、油質劣化、絕緣上附。
1、介質損耗
    什么是介質損耗：絕緣材料在電場作用下，由于介質電導和介質極化的滯后效應，在其內部引起的能量損耗。也叫介質損失，簡稱介損。
2、介質損耗角δ
    在交變電場作用下，電介質內流過的電流相量和電壓相量之間的夾角(功率因數角Φ)的余角(δ)。簡稱介損角。
3、介質損耗正切值tgδ
    又稱介質損耗因數，是指介質損耗角正切值，簡稱介損角正切。介質損耗因數的定義如下:

      如果取得試品的電流相量和電壓相量，則可以得到如下相量圖：
　

　
總電流可以分解為電容電流Ic和電阻電流IR合成，因此：

這正是損失角δ=(90°-Φ)的正切值。因此現在的數字化儀器從本質上講，是通過測量δ或者Φ得到介損因數。
       測量介損對判斷電氣設備的絕緣狀況是一種傳統的、十分有效的方法。絕緣能力的下降直接反映為介損增大。進一步就可以分析絕緣下降的原因，如：絕緣受潮、絕緣油受污染、老化變質等等。
       測量介損的同時，也能得到試品的電容量。如果多個電容屏中的一個或幾個發生短路、斷路，電容量就有明顯的變化，因此電容量也是一個重要參數。
4、功率因數cosΦ
       功率因數是功率因數角Φ的余弦值，意義為被測試品的總視在功率S中有功功率P所占的比重。功率因數的定義如下:
　

　
      有的介損測試儀習慣顯示功率因數(PF:cosΦ)，而不是介質損耗因數(DF:tgδ)。一般cosΦ<tgδ，在損耗很小時這兩個數值非常接近。
