結構特點：
1、絕緣結構布局方面，根據變位器油"距離效應"原理，采用多層次絕緣，變壓器的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。
2、解決LE變壓器滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油經膨脹從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具裝硅堆、短路桿和串管桿等功用外，還相當于變壓器儲油器。
3、TDM系列變壓器高壓輸出端采用環氧樹脂密封，由于環氧樹脂在常態下灌注時會產生大量氣泡，而使得高壓引線部位出現放電現象。則采用金屬件固定引線筆均壓，從而消除了放電現象。
4、本系列產品油箱，結構緊湊，外觀新穎，體積、重量均小。
5、鐵芯為單框芯式，0.30mm冷軋向硅鋼片疊成，用新的特殊材料予以緊因，取代了傳統的穿芯螺桿。線圈為同心圓筒多層塔式結構。

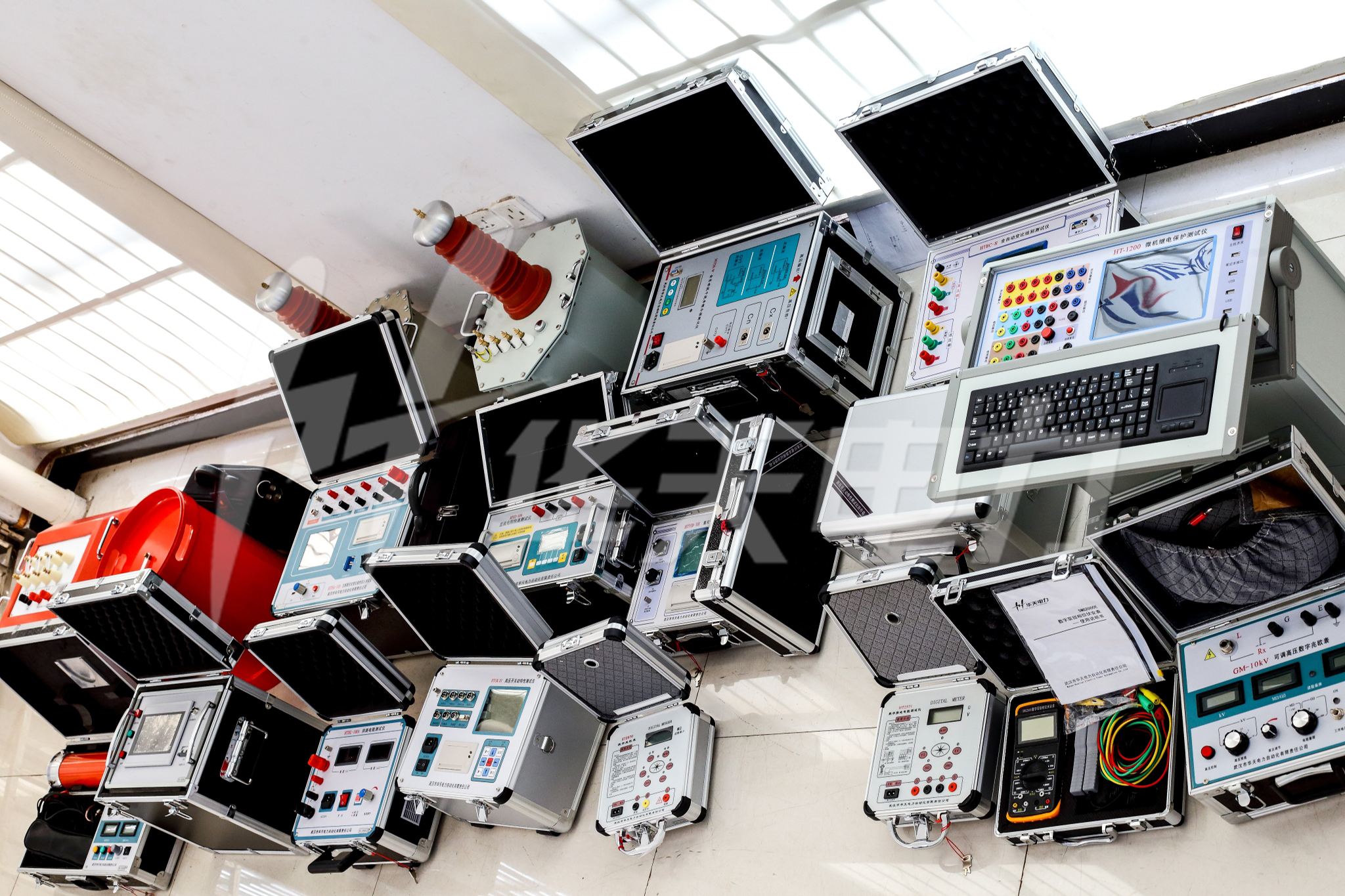

承試類 四級
|
序號 |
機具設備名稱 |
單位 |
數量 |
規 格 |
|
一 |
高壓發生設備 |
|||
|
1 |
直流高壓發生器 |
套 |
1 |
DC： 120kV/2mA |
|
2 |
工頻耐壓試驗裝置 |
套 |
1 |
AC： 30kVA/50kV |
|
套 |
1 |
AC： 6kYA-10kVA/50kV |
||
|
3 |
變頻串聯諧振試驗成套裝置 |
套 |
1 |
75kVA/75kV/lA 30?300Hz |
|
4 |
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V 150Hz |
|
二 |
電氣測量儀器 |
|||
|
1 |
髙壓介質損耗測試裝置 |
臺 |
1 |
1、 介質測量精度為1% 2、 電容量精度為0.5% 3、抗千擾變頻 |
|
2 |
三相繼電保護測試儀 |
臺 |
1 . |
三相電壓電流各2組 |
|
3 |
回路電阻測試儀 |
臺 |
1 |
DC：彡100A |
|
4 |
互感器伏安特性測試儀 |
臺 |
1 |
500V/5A |
|
5 |
接地電阻測試儀 |
臺 |
1 |
|
|
6 |
變壓器直流電阻測試儀 |
臺 |
1 |
DC：彡10A |
|
7 |
變壓器變比測試儀 |
臺 |
1 |
數字式0. 5級 |
|
8 |
斷路器特性測試儀 |
臺 |
1 |
|
|
9 |
絕緣電阻測試儀 |
臺 |
1 |
DC： 0?5000V 200G(Q) 短路電流彡3mA |
|
三 |
常用伩器儀表 |
|||
|
1 |
兆歐表 |
只 |
1 |
DC： 2500V |
|
2 |
兆歐表 |
只 |
1 |
DC： 500V |
|
3 |
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流1mA?5A |
