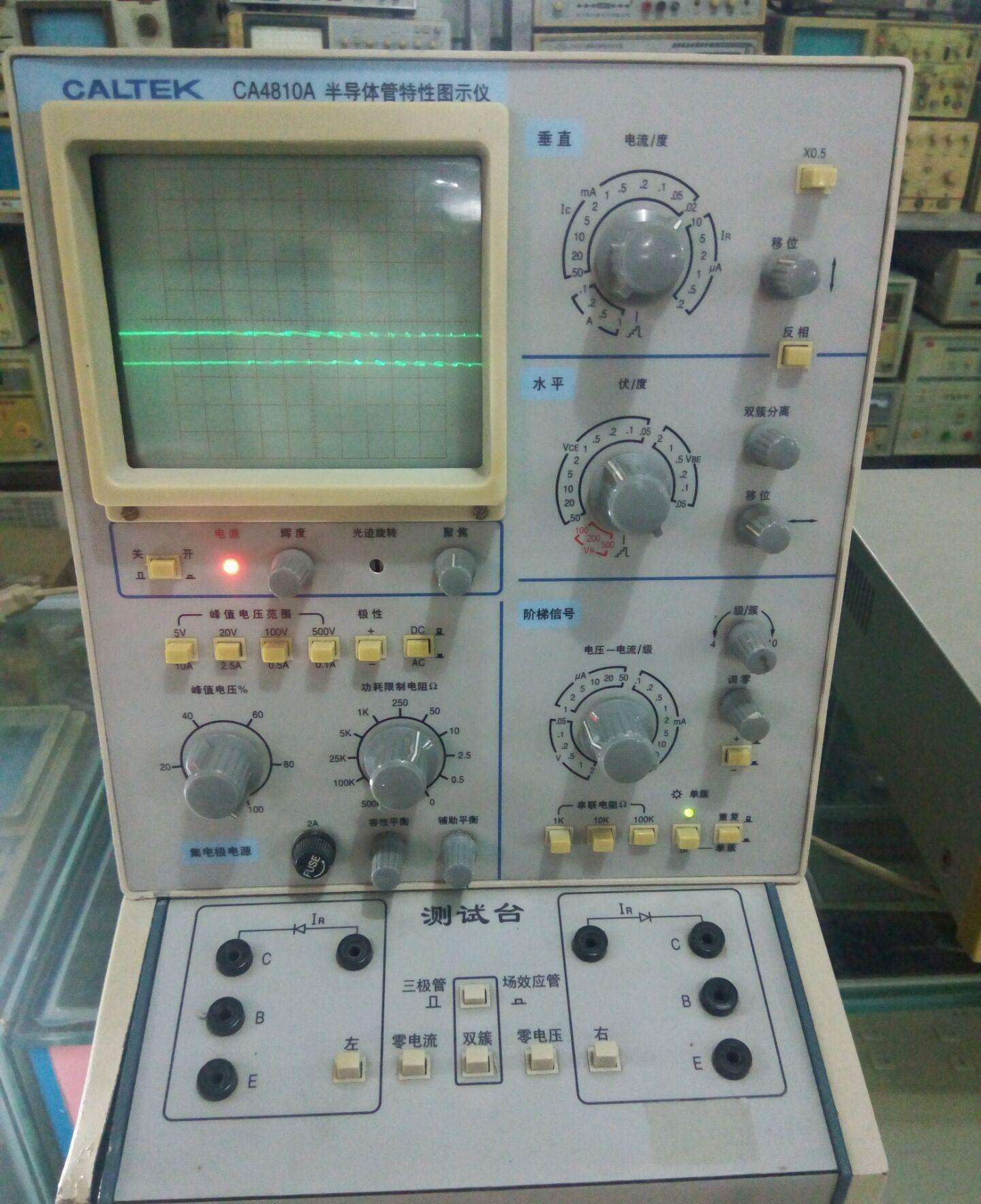

晶體管測試儀怎么用？

2020-01-14 09:57:46

晶體管測試儀怎么用？

為保證儀器的合理使用，既不損壞被測晶體管，也不損壞儀器內部線路，在使用儀器前應注意下列事項：

1. 對被測管的主要直流參數應有一個大概的了解和估計，特別要了解被測管的集電極最大允許耗散功率PCM、最大允許電流ICM和擊穿電壓BVEBO、BVCBO 。

2. 選擇好掃描和階梯信號的極性，以適應不同管型和測試項目的需要。

3. 根據所測參數或被測管允許的集電極電壓，選擇合適的掃描電壓范圍。一般情況下，應先將峰值電壓調至零，更改掃描電壓范圍時，也應先將峰值電壓調至零。選擇一定的功耗電阻，測試反向特性時，功耗電阻要選大一些，同時將X、Y偏轉開關置于合適擋位。測試時掃描電壓應從零逐步調節到需要值。

4. 對被測管進行必要的估算，以選擇合適的階梯電流或階梯電壓，一般宜先小一點，再根據需要逐步加大。測試時不應超過被測管的集電極最大允許功耗。

5. 在進行ICM的測試時，一般采用單簇為宜，以免損壞被測管。

6. 在進行IC或ICM的測試中，應根據集電極電壓的實際情況選擇，不應超過本儀器規定的最大電流

7. 進行高壓測試時，應特別注意安全，電壓應從零逐步調節到需要值。觀察完畢，應及時將峰值電壓調到零。

基本操作步驟

1. 按下電源開關，指示燈亮，預熱15分鐘后，即可進行測試。

2. 調節輝度、聚焦及輔助聚焦，使光點清晰。

3. 將峰值電壓旋鈕調至零，峰值電壓范圍、極性、功耗電阻等開關置于測試所需位置。

4. 對X、Y軸放大器進行10度校準。

5. 調節階梯調零。

6. 選擇需要的基極階梯信號，將極性、串聯電阻置于合適擋位，調節級/簇旋鈕，使階梯信號為10級/簇，階梯信號置重復位置。

7. 插上被測晶體管，緩慢地增大峰值電壓，熒光屏上即有曲線顯示。
