變頻型互感器測試儀

來源： 揚州達瑞電氣有限公司 日期：2019-12-30 11:12:00 點擊：1465 屬于：行業動態

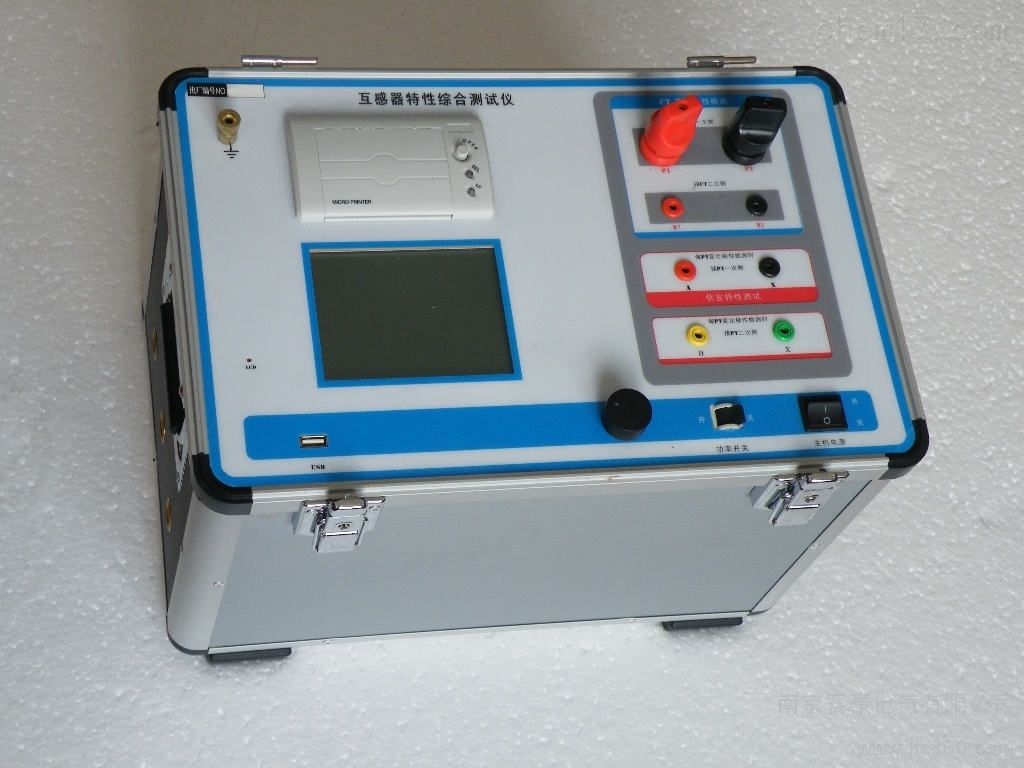

變頻型互感器測試儀
產品簡介
    TPHGC-G 變頻型互感器測試儀是一款集互感器伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等功能于一體的綜合型互感器檢測儀器。TPHGC-G變頻型互感器測試儀支持檢測CT和PT（保護類、測量類、TP類）穩態和瞬時等參數，可同時滿足實驗室與試驗現場檢測。

功能特點
1、TPHGC-G變頻互感器測試儀采用先進的自動變頻電源技術，勵磁電壓高達30KV。
2、滿足GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求。
3、該儀器支持檢測CT和PT（保護類、計量類、TP 類）穩態和瞬時等參數。
4、按規程自動給出（勵磁）拐點值。自動給出5%和10%誤差曲線。
5、采用智能控制器，操作簡單。大屏幕液晶圖形化顯示操作界面。
6、自帶微型快速打印機，可直接現場打印測試結果。
7、無需外接其它輔助設備，單機即可完成所有檢測項目。
8、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試。除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
9、可保存3000組測試資料，掉電后不丟失。
10、支持U盤轉存資料，可以通過標準的PC進行讀取。
11、儀器小巧輕便，便于現場測試。

測試功能
1、CT與PT伏安特性曲線（勵磁特性）
2、CT自動給出拐點值
3、CT自動給出5%和10%的誤差曲線
4、CT與PT變比測量
5、CT與PT極性判斷
6、CT與PT相位測量（角差）
7、CT與PT比差測量
8、CT與PT二次繞組電阻測量
9、CT與PT二次實際負荷測量
10、CT與PT鐵心退磁
11、CT剩磁系數(Kr)
12、CT二次時間常數(Ts)
13、CT勵磁電感（LU）
14、CT暫態面積系數（Ktd）
15、CT峰瞬誤差（Er）

技術指標
1、工作電源：AC 220V±10% 、50Hz
2、設備輸出：0～220Vrms，5Arms（20A峰值）
3、比差測試精度：≤0.05%
4、二次繞組電阻測量：
   范圍：0.1～300Ω、精度：≤0.5%
5、二次實際負荷測量：
   范圍：5～1000VA、精度：≤0.5%
6、相位測量（角差）：
   精度：±4min、分辨率：0.1min
7、CT變比測量：
   范圍：5-25000A/5A（5000A/1A）、精度：±0.5%
8、PT變比測量：
   范圍：1：10000、精度：≤0.5%
9、環境溫度：-10℃～40℃
10、環境濕度：≤90%
11、海拔高度：≤1000m
12、儀器尺寸：40×20×26(cm)
13、儀器重量：≤10Kg
