簡介

KRI9311直流電阻測試儀是一款創新型產品，產品體積小巧，手持式操作，更加輕便，便于攜帶。

產品不僅適合變壓器、互感器、電抗器等感性試品的測量， 而且適合銅排、導線、開關觸點等阻性試品的測量，儀表測試速度快、準確度高。

KRI9311直流電阻測試儀

2 包裝內容

請檢查您是否在手持式直阻包裝中收到下列物品：

標配：

√1臺手持式測試儀

√1套測試線（紅、黑各一條）

√1個充電器（16.8V）

√1個腕帶（連接到手持式測試儀）

√1份印刷版用戶手冊

√1份合格證及出廠測試報告

選配：

√1個外置打印機（附打印連接線）

√1個無線測溫模塊（附2個膠棒天線）

√1個充電器（4.2V）

3 功能特點

• 鋰電池供電或者220V交流供電自適應，一次充電，可連續進行上百臺變壓器直流電阻測試，測試過程簡單、方便。
• 輸出六檔電流，輸出10A電流，輸出25V電壓，并且可自動選擇電流，方便快捷。
• 量程寬、精度高，500uΩ～50KΩ。
• 具有電阻溫度換算功能，可選配無線測溫模塊，實時測量現場試品溫度，以確保電阻折算值的準確性。
• 具有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。
• 5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。
• 配備外置式打印機，便于數據打印。
• 具有本機存儲和優盤存儲。

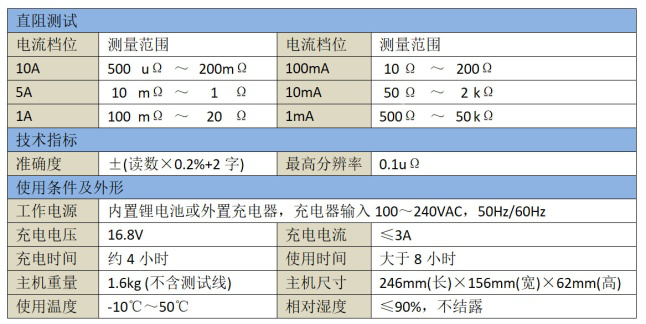

4 技術指標

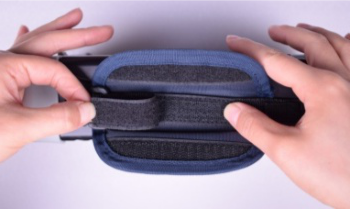

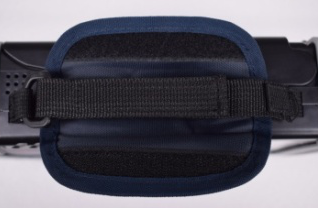

5 調整腕帶

為了更好地抓握，可剝開帶子，調整粘扣帶，如下圖所示。

6 對電池充電

在首次使用手持式儀器之前或長時間存放之后或電池電量低時，請使用其隨附的充電器對電池至少充電2小時，并且充電時可繼續使用手持式測試儀。電池完全充滿后，充電器指示燈由紅色變為持續綠色。

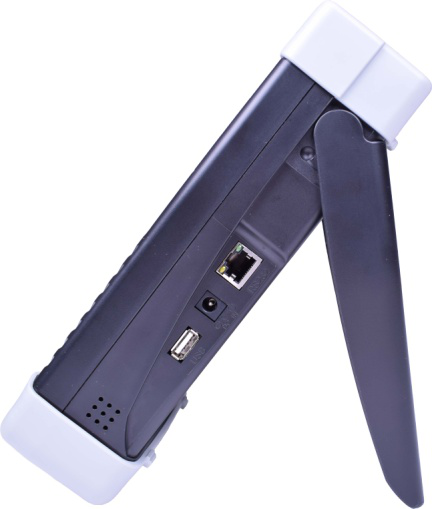

7 傾斜手持式測試儀

為了在操作期間方便拿取儀器或露出側面接口，可使手持式測試儀傾斜，如下圖所示。

                                                  抬起傾斜座

                                                       并向外拉

8 產品外觀

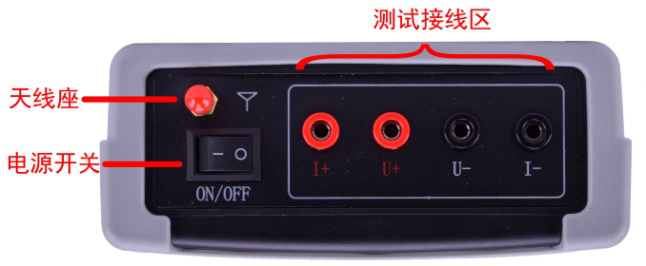

 頂視圖

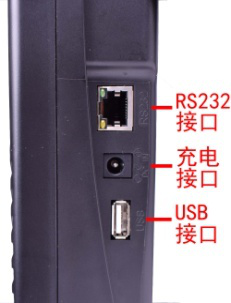

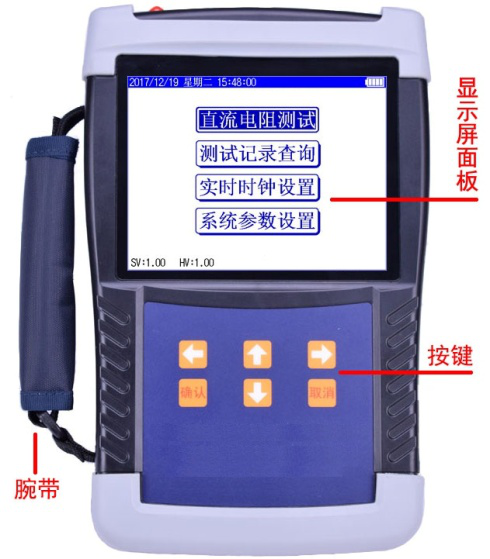

                    前視圖                                     側視圖

9 操作使用說明

• 測試接線

測試線的紅、黑測試鉗接被測試品的兩端；測試線另一端按顏色接儀表的紅、黑接線柱。

• 智能電量管理

儀器在長時間未操作時，自動調暗液晶背光，以節省電量；儀器帶低電量充電提示功能、過放保護功能；儀器電量低時可插充電器充電，并可在充電過程中正常使用儀器。

• 打印機使用說明

打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。

打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

• 使用操作

所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏，如下圖所示。
