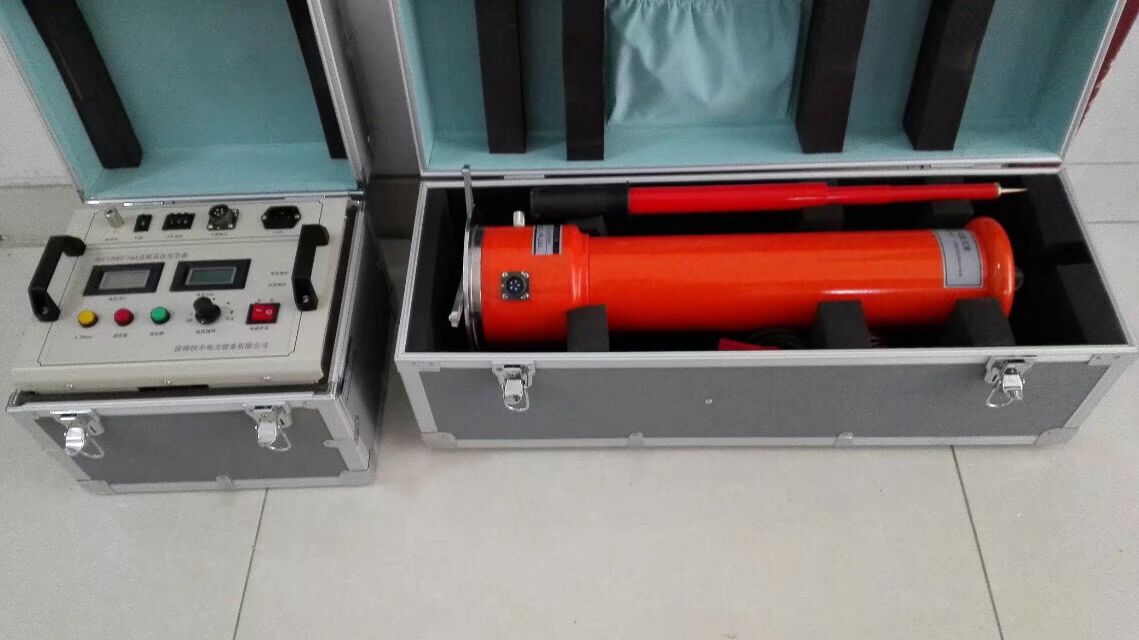

靜電除塵直流高壓發生器120KV60KV/2mA-揚州達瑞電氣有限公司點擊次數：2417
發布時間：2019-10-06 16:31:39 |
|---|
ZGF-120KV 直流高壓發生器-直高發用途：
適用于電力系統各種高壓電氣設備（感性負載除外），特別是長電纜的直流耐壓和泄露試驗。
把單相50此HZ交流電源經雙向可控硅的單相橋式整流器后獲得的可調直流電壓，經濾波進入變換器產生中頻交流，經過中頻升壓脈沖變壓器和倍壓整流產生60KV，120KV和200KV直流高壓，設有低壓直流負反饋電路，低壓直流過流分配制度電路。ZGF型中頻直流高壓發生器有輸出電壓60KV，電流2MA；輸出電壓120KV，電流2MA，輸出電壓200KV，電流2MA。并具有0.75UI＝1mA,輸出電壓200KV，電流2 mA。并具有0.75UI＝1Ma電壓及電流顯示功能

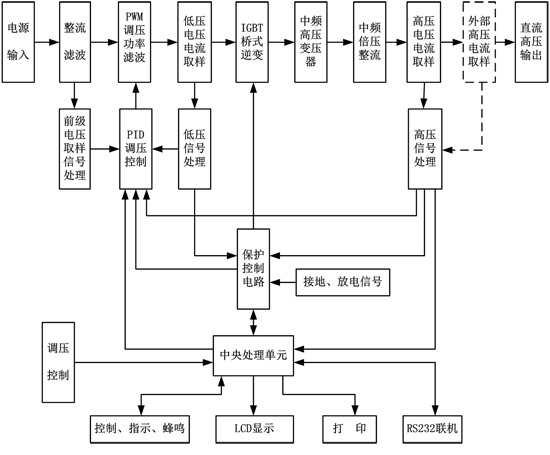

ZGF-120KV 直流高壓發生器-直高發工作原理框圖
產品規格
|
規 格 技術參數 |
60/2-10 |
120/2-10 |
200/2-10 |
250/2-5 |
200/300 3/2 |
其 它 等 級 |
|
輸出電壓(kV) |
60 |
120 |
200 |
250 |
200/300 |
600～800kV等合同 定做。 |
|
輸出電流(mA) |
2-10 |
2-10 |
2-10 |
2-5 |
2-5 |
|
|
輸出功率(W) |
120-600 |
240-1200 |
400-2000 |
500-1250 |
600 |
|
|
充電電流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
|
|
機箱重量(kg) |
4.3 |
4.3 |
4.4 |
4.5 |
8.1 |
|
|
倍壓筒高度(mm) |
Φ80 ×500 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×1350 |
|
|
倍壓重量(kg) |
6.3 |
9.8 |
12 |
7.6 |
12.6 |
產品別稱
直高發、直流發生器、 智能型直流高壓發生器、 高壓直流發生器、高頻直流發生器、高壓發生器 、交直流高壓發生器 、中頻直流高壓發生器、直流高壓發生器
