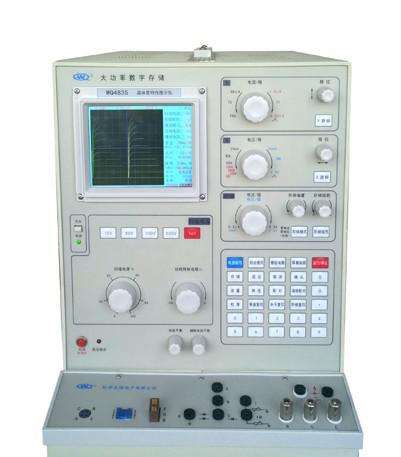

WQ4835晶體管特性圖示儀功能特性：

大功率：最大集電極電流200A

數字存儲：本機可以存儲10幅圖形，也可以通過USB接口無限量存儲至電腦。可以保存為特定文件格式，也可以保存為JPG、BMP等圖片格式。保存在電腦上的數據可以通過打印機打印圖片也可以通過USB接口下載至儀器。

安全：  停止?fàn)顟B(tài)切斷集電極電源及基極電壓、電流輸出，確保操作人員、被測器件及儀器安全。

顯示界面：640×480 TFT彩色液晶顯示器，友好的人機界面。

同步顯示：高速USB通信可以在測試器件的同時將圖形同步顯示在電腦屏幕上，使顯示界面大小得到了無限的擴展。

參數顯示：自動測量并顯示電壓、電流、β、gm測量值及各種設置參數。

配對挑選：可以同時顯示一幅靜態圖形和一幅動態圖形，方便對兩個器件進行直觀地配對。

快速篩選：可以設置某種條件下某個參數的上、下限值，被測參數超出該范圍時會聲光報警提示。

高速處理：高速采樣，高速處理，高速刷新，顯示不閃爍。

通信接口：USB。

技術參數：

Y軸系統：

1. 集電極電流：

WQ4833: 20μA/div ~ 5A/div，最大50A

WQ4834: 20μA/div ~ 10A/div，最大100A

WQ4835: 20μA/div ~ 20A/div，最大200A

1. 二極管反向漏電流: 0.02μA/div ~ 1μA/div

X軸系統：

1. 集電極電壓Vce: 10mV/div ~ 50V/div，最大500V
2. 基極電壓Vbe: 50mV/div ~ 1V/div
3. 二極管反向耐壓Vd: 100V/div ~ 500V/div，最大5000V

階梯電流：

WQ4833: 0.2μA/級~ 0.2A/級，最大2A

WQ4834: 0.2μA/級~ 0.5A/級，最大5A

WQ4835: 0.2μA/級~ 1.0A/級，最大10A

階梯電壓：10mV/級~ 1V/級，最大10V

掃描電源：

1. 集電極掃描電壓(DC/AC)峰值：

WQ4833: 10V(50A)，50V(10A)，100V(2A)，500V(0.2A)

WQ4834: 10V(100A)，50V(20A)，100V(5A)，500V(0.2A)

WQ4835: 10V(200A)，50V(50A)，100V(10A)，500V(0.5A)

1. 二極管反向電壓：5000V(5mA)

最大功耗：WQ4833: 200W   WQ4834: 300W   WQ4835: 400W

外形尺寸：58（長）×33（寬）×40（高）cm
